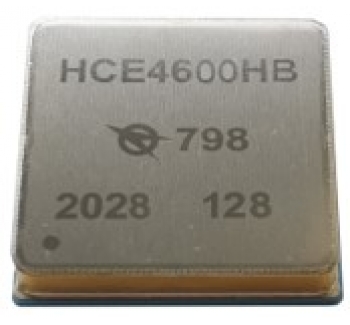

HCE4600HB型单路10A输出、宽电压输入DC/DC变换器

HCE4600HB是一款完整的单路10A 输出DC/DC变换器,封装中内置了开关控制器、功率FETs、电感器和所有的支撑元件。

        HCE4600HB是一款完整的单路10A 输出DC/DC变换器,封装中内置了开关控制器、功率FETs、电感器和所有的支撑元件。HCE4600HB的输入电压范围为 4.5V~20V,可输出一路电压0.6V~ 5.0V(由其外部电阻器来设定)。外部仅需在输入和输出外接大容量电容器 (视纹波要求而定,建议陶瓷电容和钽电容组合)。

        HCE4600HB作为表贴型模块,采用再流焊方式装配于PCB板上,电路具有体积小,集成度高、重量轻的特点。

        电路采用陶瓷基片和抗盐雾金属外壳空封全密封封装结构,密封性好;模块内部充氮气保护,有效防止了产品由于受潮、氧化、盐雾、污染所造成的失效。

        该电路常作为负载点电源,为整机系统中的数字电路、FPGA控制电路、主板及CPU、通信、存储等提供1.0V、1.8V、3.3V等高精度电压,并持续提供高达10A输出电流,两个DC/DC变换器并联使用时可持续提供20A输出电流。

        该电路作为负载点电源,是整机系统的重要组成部分,也是整机可靠、稳定工作的关键,因此要求电源具有高可靠、长寿命的特性。

◆ 核心PWM控制器自主研发,国内流片

◆ 采用混合集成工艺,金属、陶瓷全密封封装

◆ 通用规范:GJB2438A-2002

◆ 详细规范:Q/RB 21605-2017

◆ 工作温度(Tc):-55℃~+125℃

◆ 输入电压范围:4.5V~20V

◆ 输出电压可调:0.6V~5.0V

◆ 输出电流:10A

◆ 两个DC/DC变换器并联可提供20A的输出电流

◆ 电压调整率:0.5%(典型值)

◆ 负载调整率:0.5%(典型值)

◆ 典型输出纹波:20mVP-P(典型值)

◆ 电流模式控制、快速瞬态响应

◆ 效率高达92%

◆ 可编程软启动

◆ 过流保护

◆ 可选的短路停机定时器

◆ 金属外壳具有良好的散热特性

◆ 满足GJB548B-2005抗盐雾相关要求
