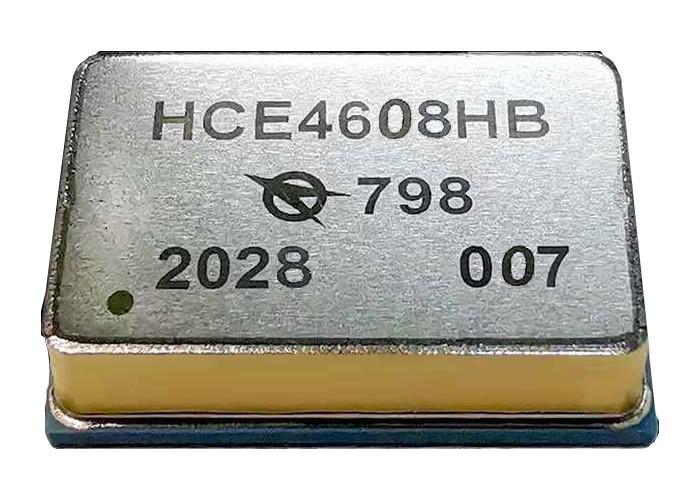

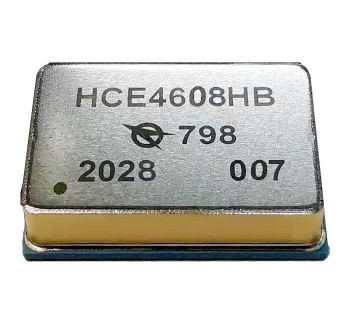

HCE4608HB型单路8A输出、低压输入DC/DC变换器

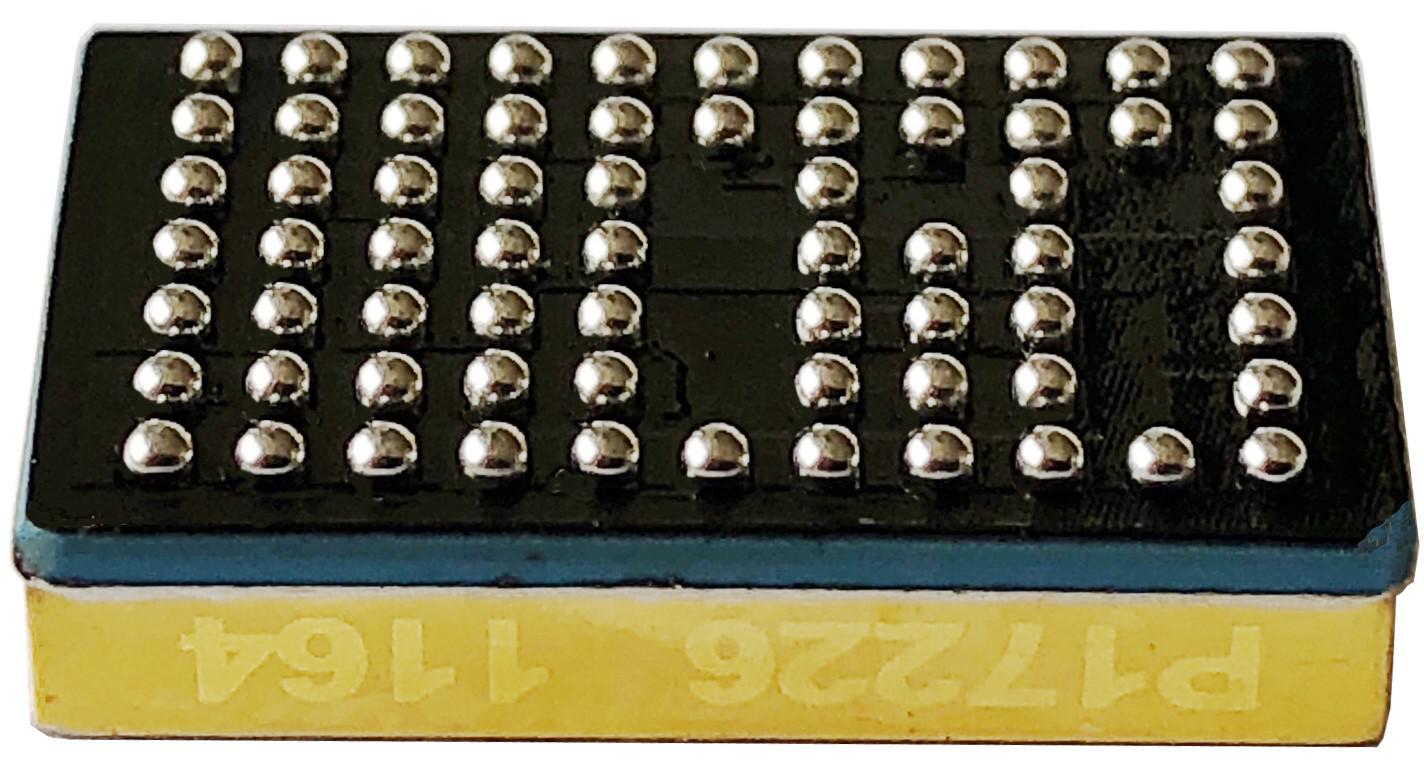

HCE4608HB是一款完整的单通道8A 输出的DC/DC变换器,采用BGA 封装。封装中内置了开关控制器、功率开关管、电感器和所有的支撑元件。

        HCE4608HB是一款完整的单通道8A 输出的DC/DC变换器,采用BGA 封装。封装中内置了开关控制器、功率开关管、电感器和所有的支撑元件。该电路的输入电压范围为 2.7V~5.5V,可输出单路 0.6V~ 5V电压(由其外部电阻器来设定)。外部仅需在输入和输出外接大容量电容器 (视纹波要求而定,建议陶瓷电容和钽电容组合)。

        HCE4608HB作为表贴型模块,采用再流焊方式装配于PCB板上,电路具有体积小,集成度高、重量轻的特点。

        电路采用陶瓷基片和抗盐雾金属外壳空封全密封封装结构,密封性好;模块内部充氮气保护,有效防止了产品由于受潮、氧化、盐雾、污染所造成的失效。

        该电路常作为负载点电源,为整机系统中的数字电路、FPGA控制电路、主板及CPU、通信、存储等提供1.0V、1.8V、3.3V等高精度电压,并持续提供高达8A输出电流,多相并联使用时可持续提供高达16A(2相)、32A(4相)等输出电流,是整机系统的重要组成部分,也是整机可靠、稳定工作的关键,因此要求电源具有高可靠、长寿命的特性。

◆ 核心PWM控制器自主研发,国内流片

◆ 采用混合集成工艺,金属、陶瓷全密封封装

◆ 总规范:GJB2438A-2002

◆ 详细规范:Q/RB 21607A-2016

◆ 工作温度(Tc):-55℃~+125℃

◆ 输入电压范围:2.7V~5.5V

◆ 输出电流:单路8A

◆ 输出纹波电压:30mVP-P

◆ 输出电压可调:0.6V~5V

◆ 输出电压裕度调节:±5%,±10%,±15%

◆ 工作频率:标称值1.5MHz

◆ 扩频调制:可锁相范围1MHz~2MHz

◆ 外同步频率范围:1MHz~2.25MHz

◆ 输出PG(Power Good)跟踪功能

◆ 输出过流保护、热保护等功能

◆ 可选的突发模式 (Burst Mode) 操作

◆ 低静态电流(Burst Mode):400μA

◆ 多相位工作模式

◆ 金属外壳具有更好散热特性

◆ 满足GJB548B-2005抗盐雾相关要求
