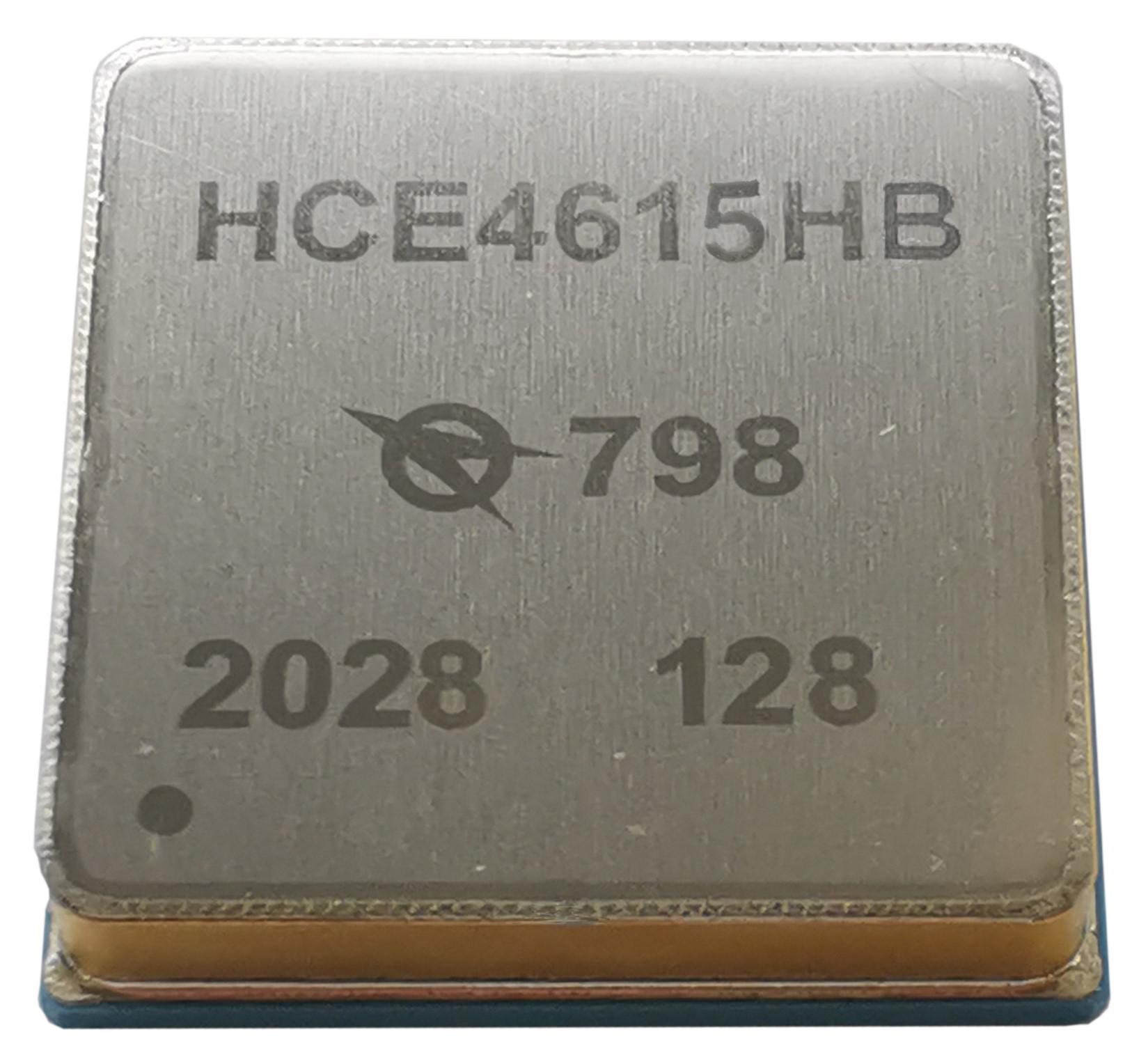

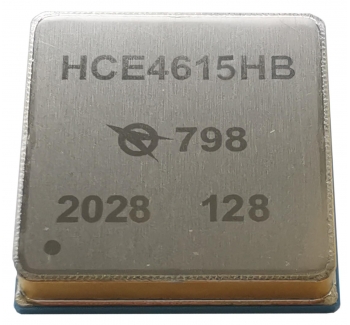

HCE4615HB型三路输出、低压输入DC/DC变换器

HCE4615HB是一款三路输出电源模块,包括一个1.5A输出LDO(非常低压差)线性稳压器和双路6A输出开关模式DC/DC 电源。封装中内置了开关控制器、功率FET、电感器、一个1.5A稳压器和所有的支持元件。

        HCE4615HB是一款三路输出电源模块,包括一个1.5A输出LDO(非常低压差)线性稳压器和双路6A输出开关模式DC/DC 电源。封装中内置了开关控制器、功率FET、电感器、一个1.5A稳压器和所有的支持元件。双路6A DC/DC转换器的工作输入电压范围为3.3V至5.5V,而LDO的工作输入电压范围为1.1V至5.5V(VCNTL= 4.5V~5.5V)。HCE4615HB支持0.6V至5V(对于DC/DC转换器)和0.8V至3.5V(对于LDO)的输出电压范围。3个稳压器的输出电压由用于每输出的单个电阻器来设定。仅需采用大容量的输入和输出电容器便可完成设计。

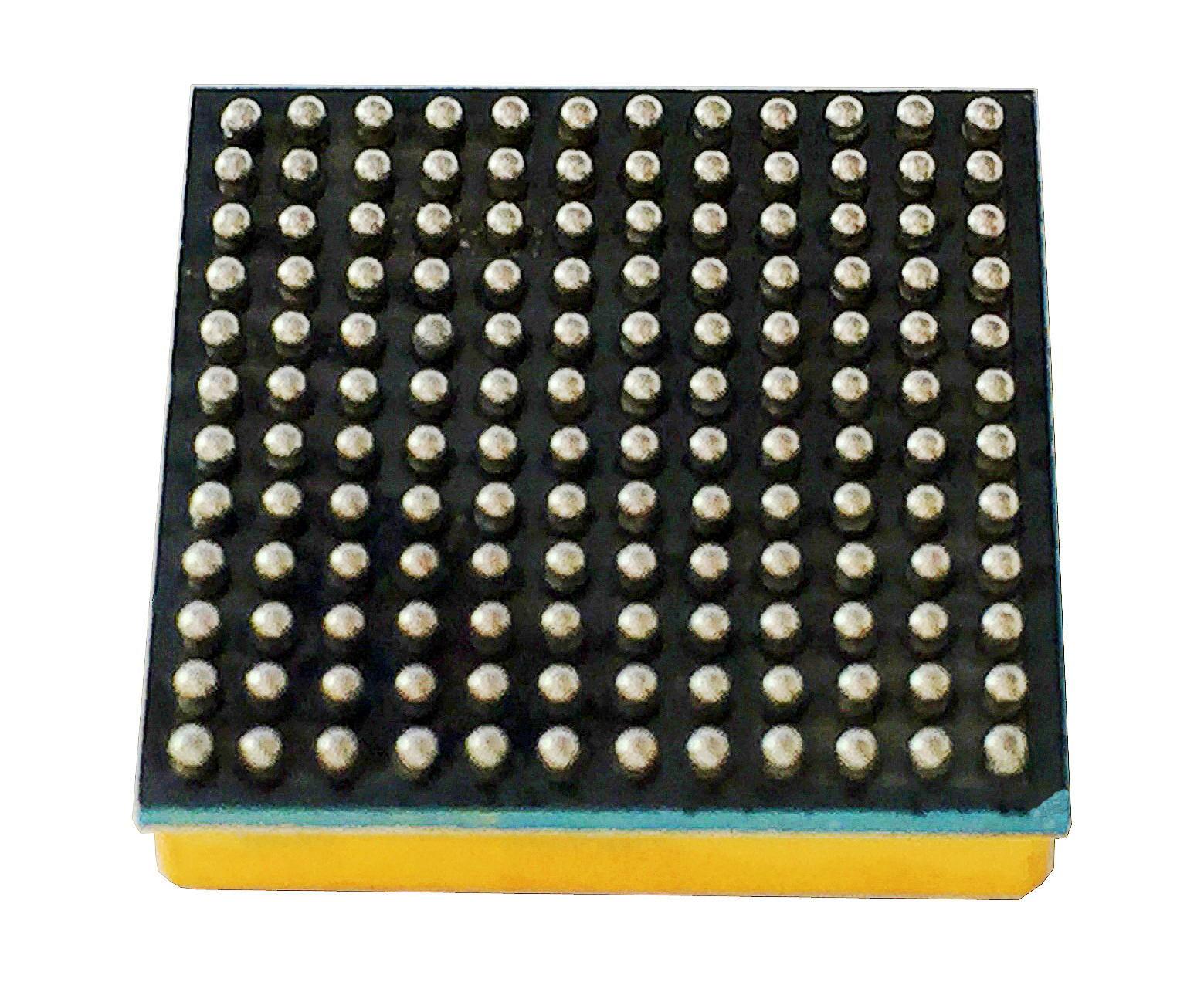

        HCE4615HB作为表贴型模块,采用再流焊方式装配于PCB板上,电路具有体积小,集成度高、重量轻的特点。

        电路采用陶瓷基片和抗盐雾金属外壳空封全密封封装结构,密封性好;模块内部充氮气保护,有效防止了产品由于受潮、氧化、盐雾、污染所造成的失效。该器件的其他特点包括折返过流保护、热停机和可编程软起动功能。

◆ 核心PWM控制器自主研发,国内流片

◆ 采用混合集成工艺,金属、陶瓷全密封封装

◆ 总规范:GJB2438A-2002

◆ 详细规范:Q/RB 21614-2016

◆ 工作温度(Tc):-55℃~+125℃

◆金属外壳具有更好散热特性

◆满足GJB548B-2005抗盐雾相关要求

DC/DC部分:

◆输入电压范围:3.3V~5.5V

◆最大输出电流:6A

◆典型输出纹波电压:20mVP-P

◆输出电压可调:0.6V~5V,可两路并联

◆工作频率:1.5MHz

◆±2%输出电压误差,可编程软启动

LDO部分:

◆输入电压范围:1.1V~5.5V

◆VCNTL:4.5V~5.5V,

◆输入输出最小压差:240mV

◆输出最大电流:1.5A

◆输出电压:0.8V~3.5V
