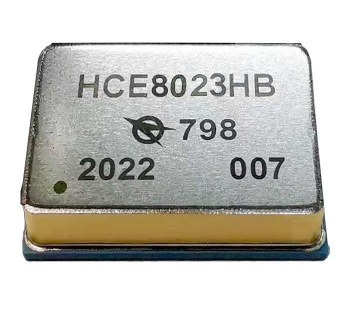

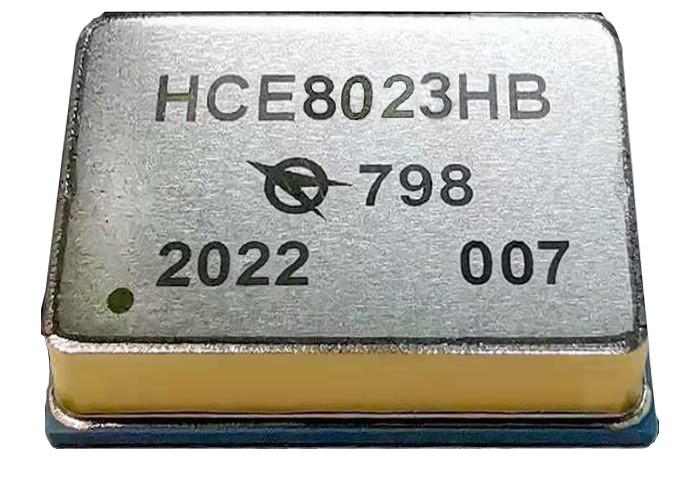

HCE8023HB型2A降压型DC/DC变换器

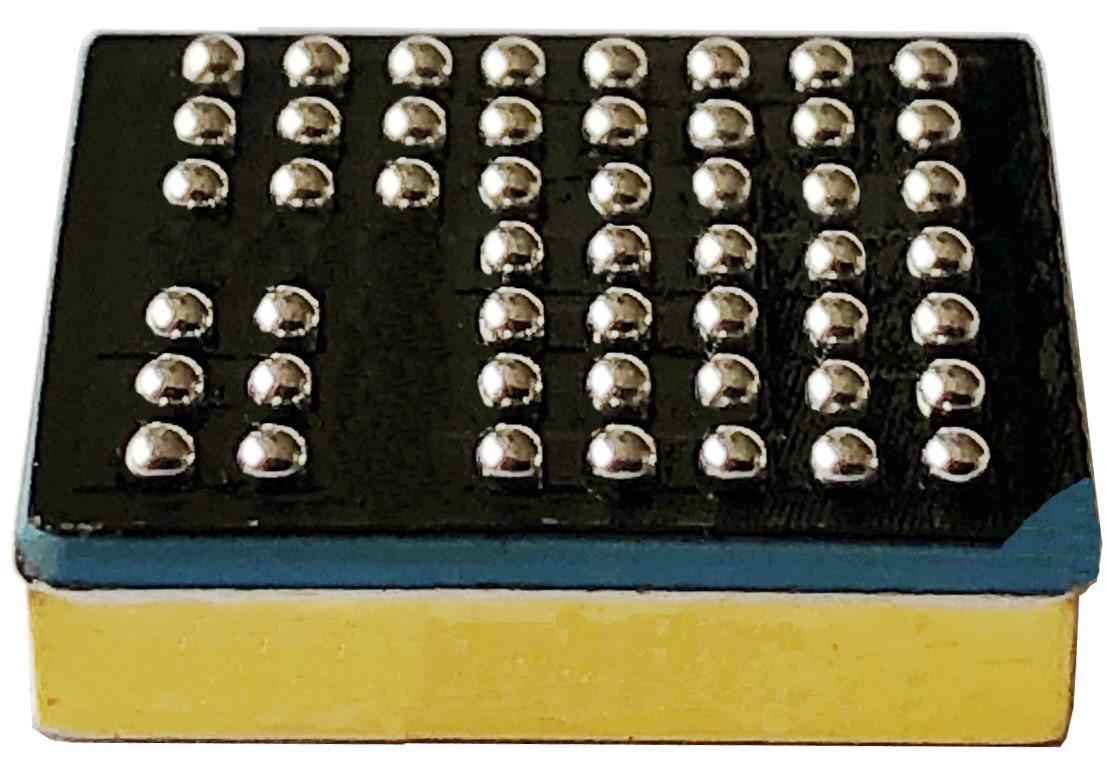

HCE8023HB是一款完整的单通道 2A 输出、降压型DC/DC变换器,采用BGA封装。封装中内置了开关控制器、功率管、电感器和所有的支撑元件。

        HCE8023HB是一款完整的单通道 2A 输出、降压型DC/DC变换器,采用BGA封装。封装中内置了开关控制器、功率管、电感器和所有的支撑元件。HCE8023HB的输入电压范围为 3.6V~36V,可输出单路 0.8V~ 10V电压(各由单个外部电阻器来设定)。外部仅需在输入和输出外接大容量电容器 (视纹波要求而定,建议陶瓷电容)。

        HCE8023HB作为表贴型模块,采用再流焊方式装配于PCB板上。

        电路具有体积小、集成度高、重量轻等特点。

        该电路常作为负载点电源,用于蓄电池调节、分布式电源调节、通信等领域,可提供高精度电压,并持续提供2A输出电流。

        该电路作为负载点电源,是整机系统的重要组成部分,也是整机可靠、稳定工作的关键,因此要求电源具有高可靠、长寿命的特性。

◆ 核心PWM控制器自主研发,国内流片

◆ 采用混合集成工艺,金属、陶瓷全密封封装

◆ 总规范:GJB2438B-2017

◆ 详细规范:Q/RB21848-2021

◆ 工作温度(Tc):-55℃~+125℃

◆ 输入电压范围:3.6V~36V

◆ 输出电压可调:0.8V~10V

◆ 输出电流:单路2A

◆ 开关频率可选:200kHz~2.4MHz

◆ 电压调整率:0.5%典型

◆ 负载调整率:0.5%典型

◆ 输出纹波:15mV

◆ 可编程软启动

◆ 电流模式控制

◆ 多相并联均流功能

◆ 外部频率同步功能

◆ 热保护功能、过流保护
