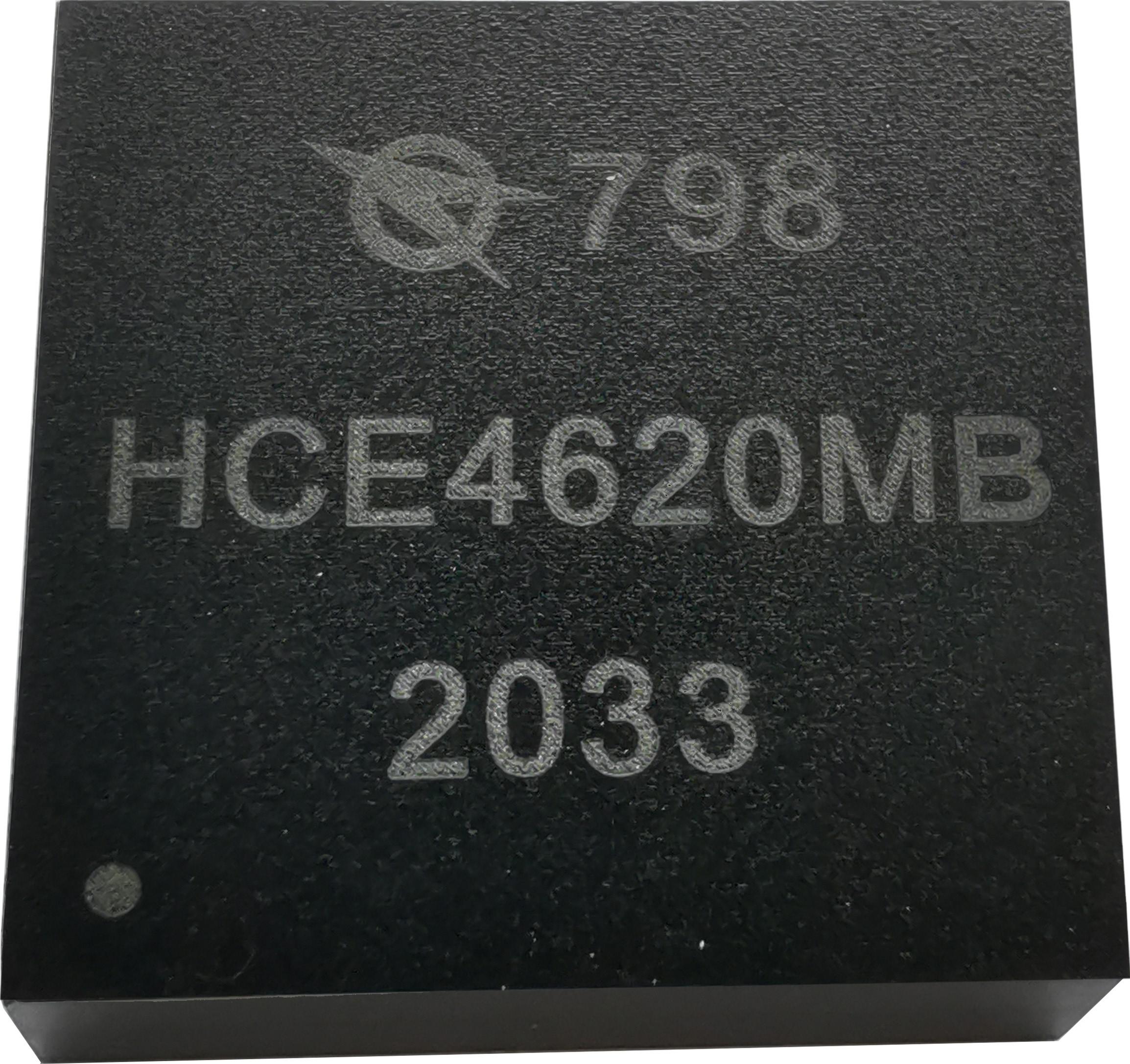

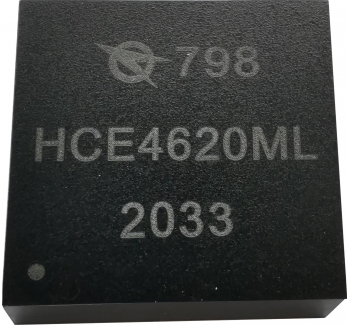

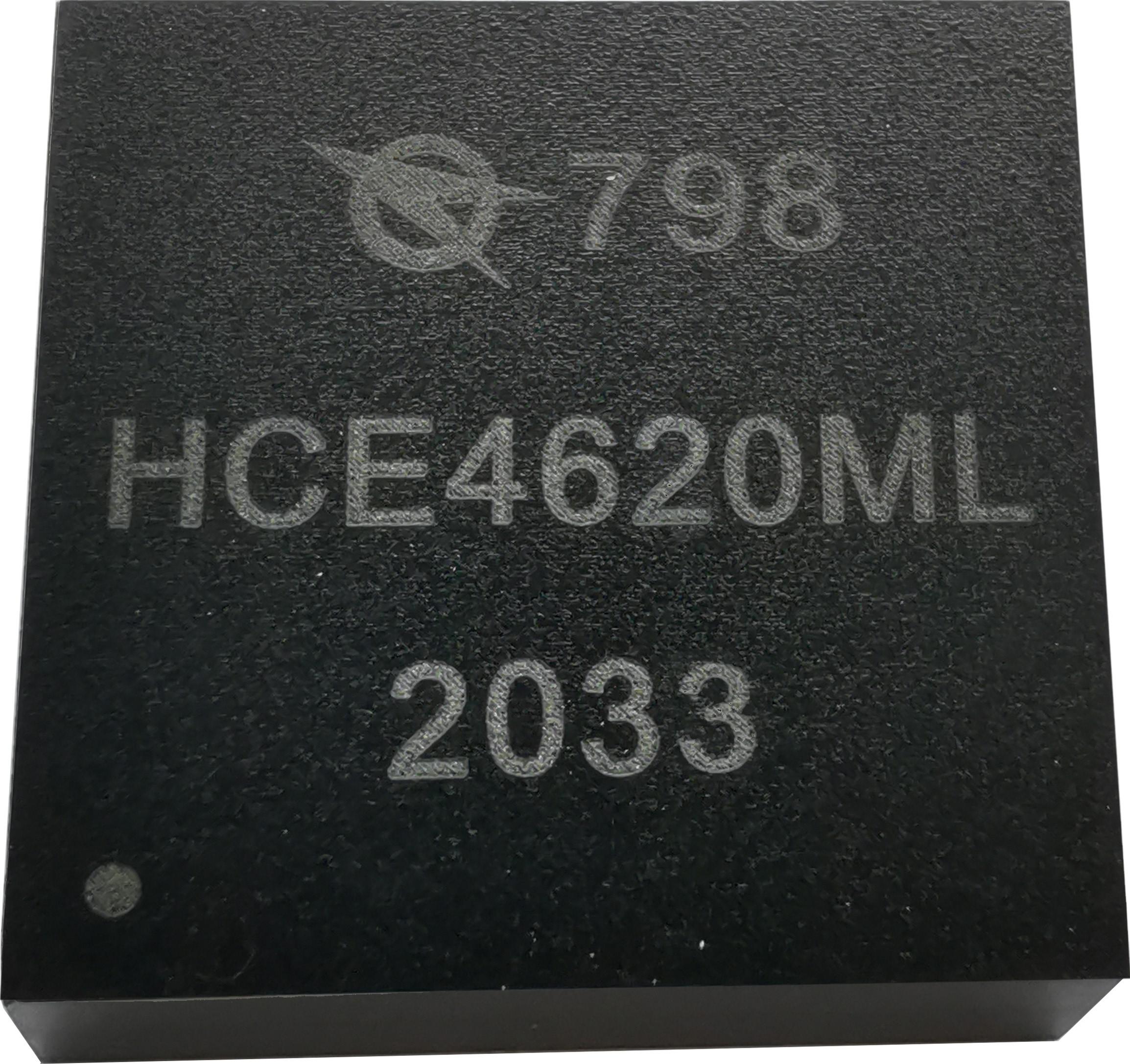

HCE4620ML/MB型双路13A输出、宽电压输入DC/DC变换器

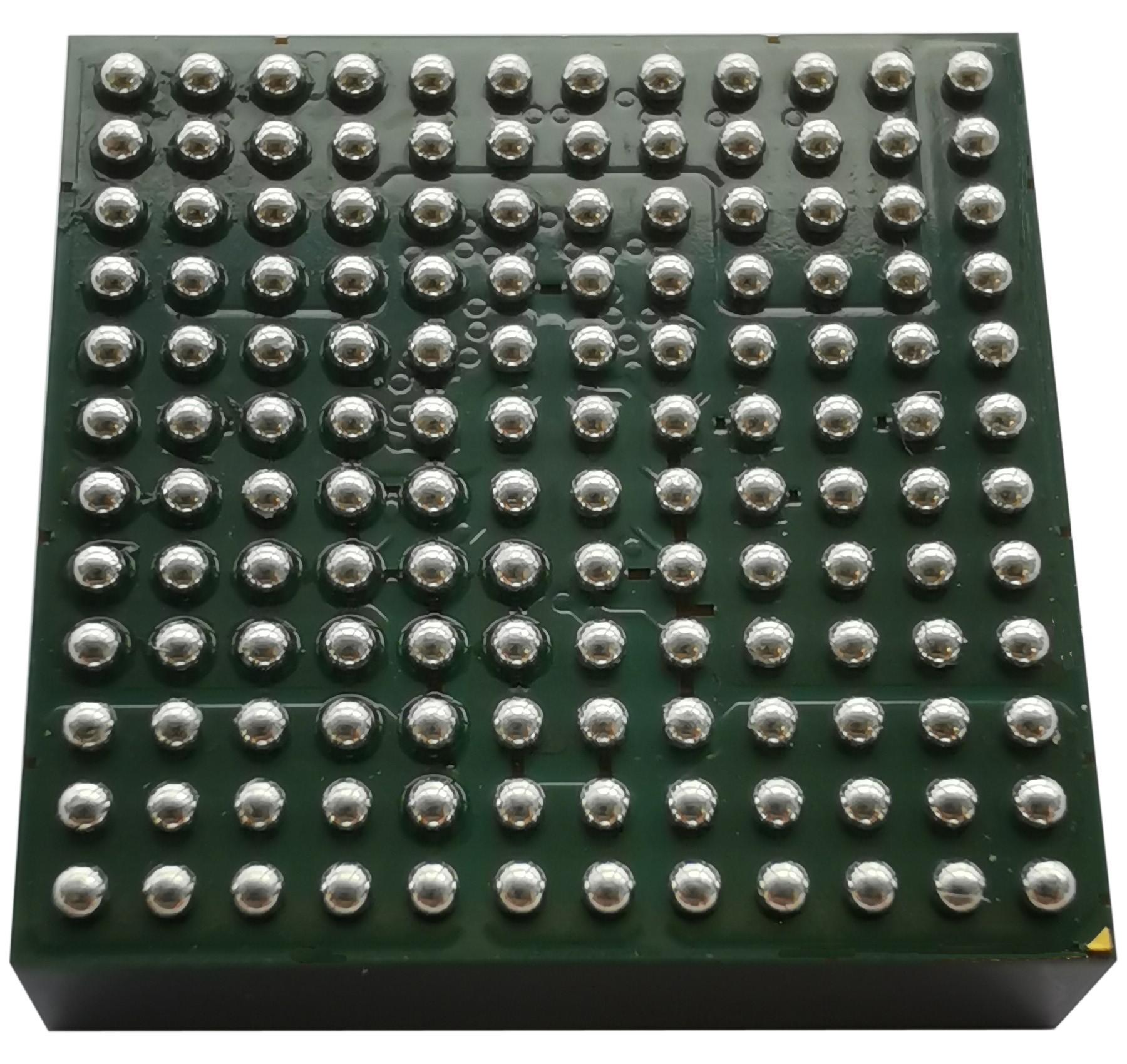

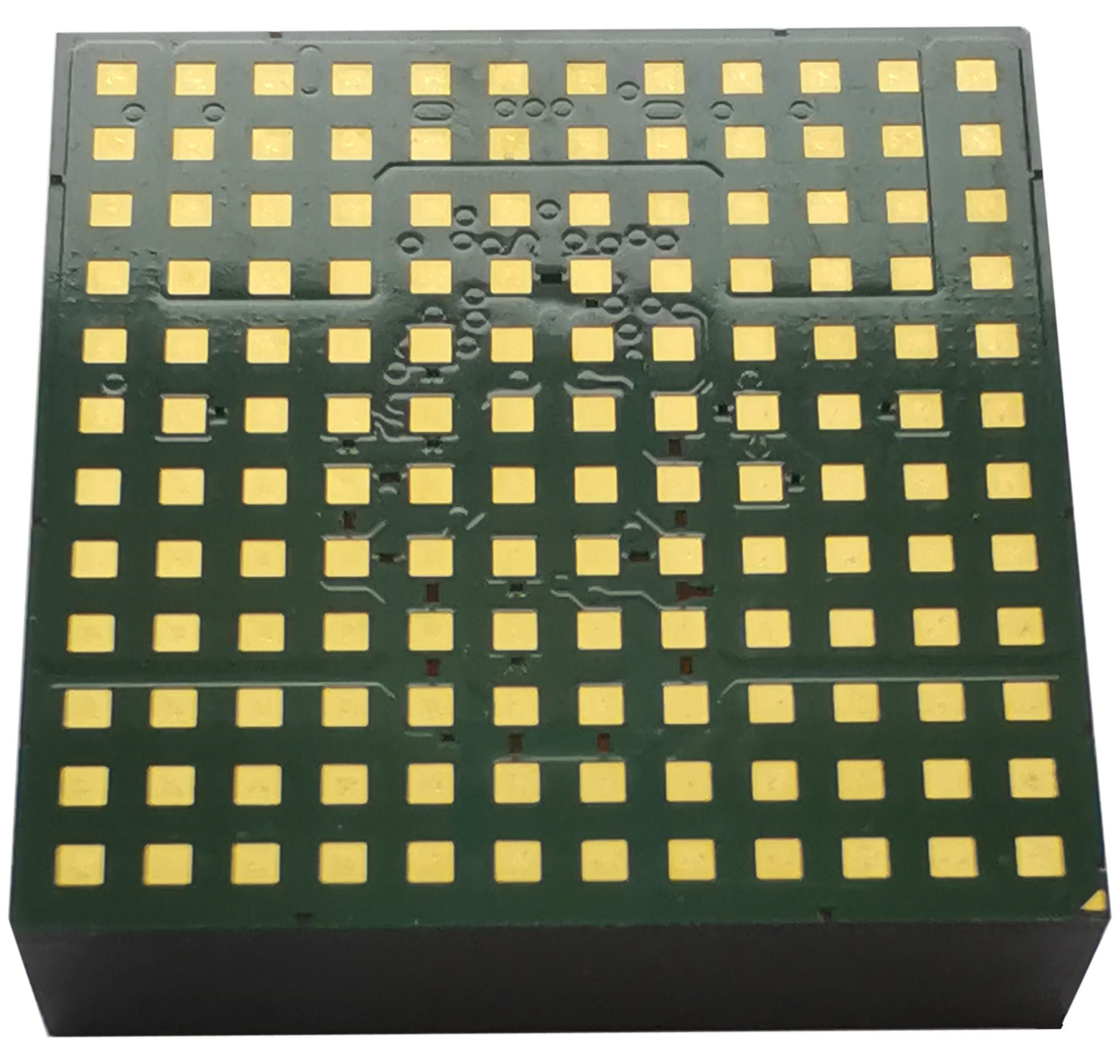

HCE4620ML/MB是一款完整的双通道各 13A 输出DC/DC变换器,采用LGA封装和BGA封装。封装中内置了开关控制器、功率FETs、电感器和所有的支撑元件。

        HCE4620ML/MB是一款完整的双通道各 13A 输出DC/DC变换器,采用LGA封装和BGA封装。封装中内置了开关控制器、功率FETs、电感器和所有的支撑元件。HCE4620ML/MB的输入电压范围为 4.5V~16V,可输出两路 0.6V~ 5.3V电压(由其外部电阻器来设定)。外部仅需在输入和输出外接大容量电容器 (视纹波要求而定,建议陶瓷电容和钽电容组合)。

        HCE4620ML/MB作为表贴型模块,采用再流焊方式装配于PCB板上,电路具有体积小,集成度高、重量轻的特点。

        该电路常作为负载点电源,为整机系统中的数字电路、FPGA控制电路、主板及CPU、通信、存储等提供1.0V、1.8V、3.3V、5.0V等高精度电压,并持续提供高达13A输出电流,多相并联使用时可持续提供高达26A(2相)、52A(4相)等输出电流。该电路作为负载点电源,是整机系统的重要组成部分,也是整机可靠、稳定工作的关键,因此要求电源具有高可靠、长寿命的特性。

◆ 核心PWM控制器自主研发,国内流片

◆ 采用SMT工艺,塑封封装

◆ 工作温度(Tc): -55℃~+125℃

◆ 输入电压范围:4.5V~16V

◆ 输出电压可调:0.6V~5.3V

◆ 输出电流:双路13A或单路26A

◆ 多相并联均流

◆ 电压调整率:0.5%

◆ 负载调整率:0.5%

◆ 典型输出纹波:30mVP-P

◆ 差分远端检测放大器

◆ 可调开关频率:250kHz~850kHz、频率同步

◆ 电流模式控制、快速瞬态响应

◆ 可选的突发(Burst Mode)模式

◆ 软启动/电压跟踪

◆ 过流保护
