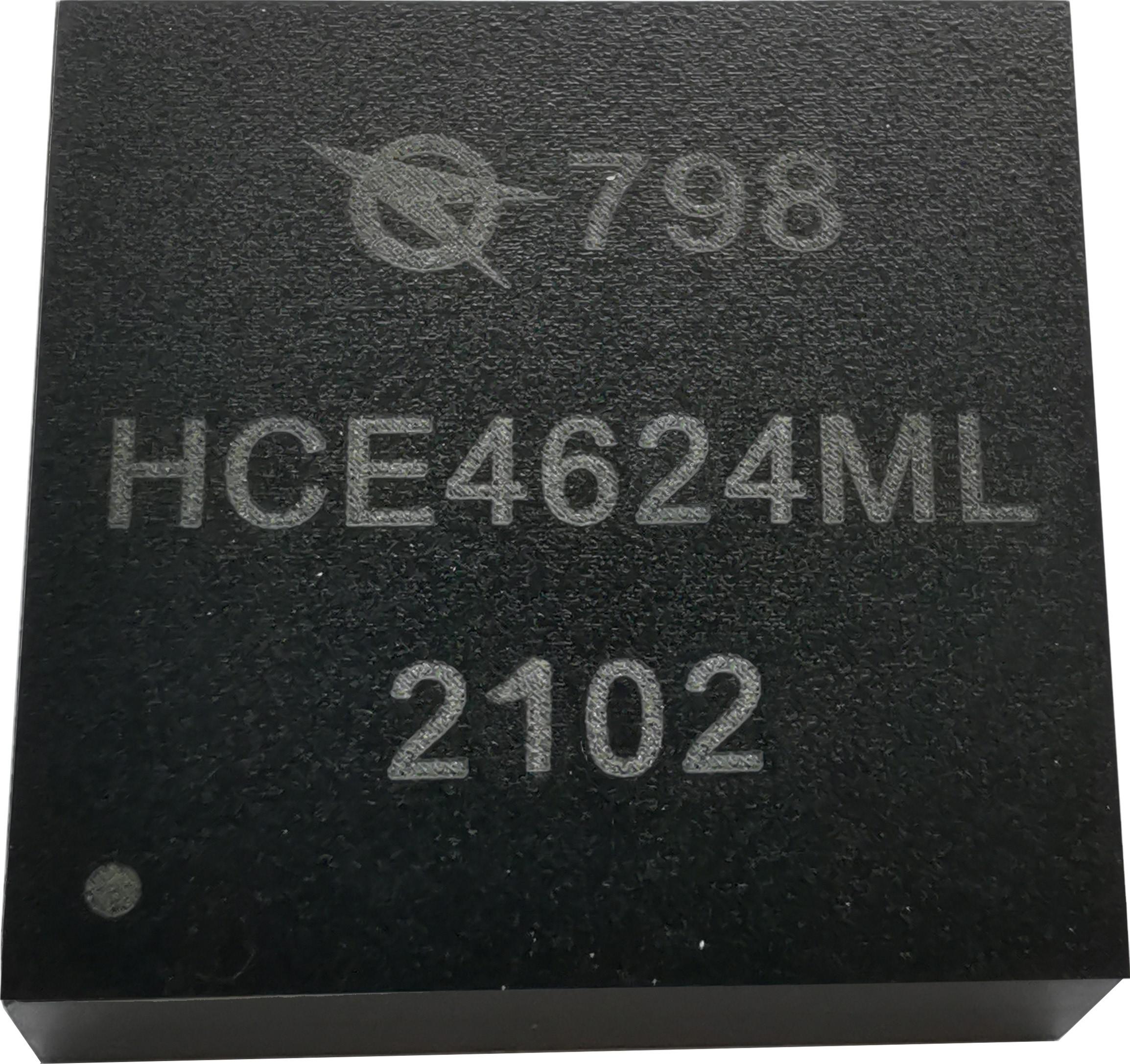

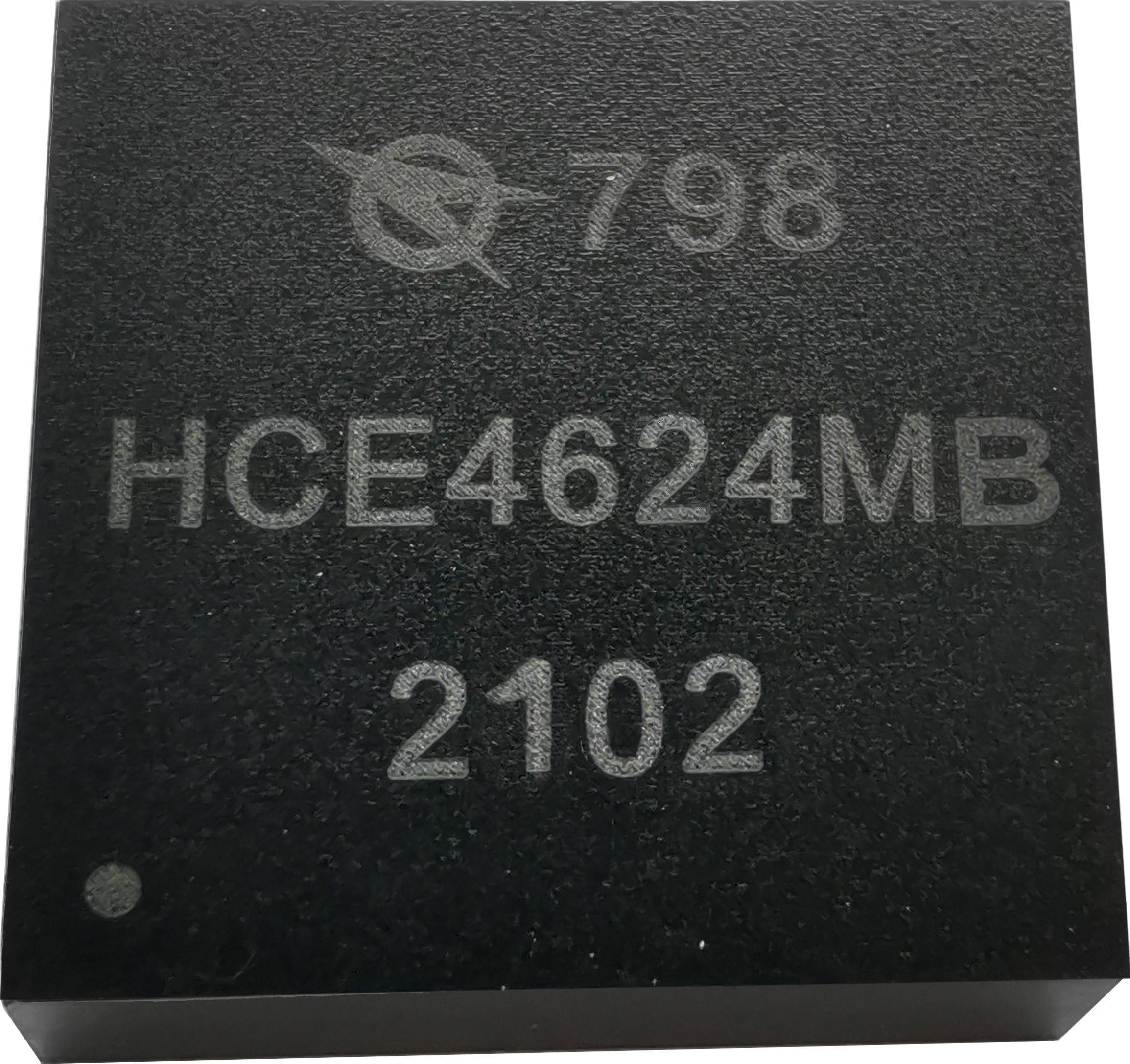

HCE4624ML/MB型4A输出、宽电压输入DC/DC变换器

HCE4624ML/MB是一款完整的 4A 降压开关模式变换器,采用LGA封装和BGA封装。封装中内置了开关控制器、功率FET、电感器和支撑元件。

        HCE4624ML/MB是一款完整的 4A 降压开关模式变换器,采用LGA封装和BGA封装。封装中内置了开关控制器、功率FET、电感器和支撑元件。HCE4624ML/MB的输入电压范围为 4.0V~14V,采用外部偏置时为2.375V~14V,可输出0.6V~5.5V电压(由单个外部电阻器来设定)。外部仅需在输入和输出端外接大容量电容器 (视纹波要求而定,建议陶瓷电容)。

        HCE4624ML/MB作为表贴型模块,采用再流焊方式装配于PCB板上。

        电路具有体积小,集成度高、重量轻的特点。

        该电路常作为负载点电源,为整机系统中的数字电路、FPGA控制电路、主板及CPU、通信、存储等提供1.0V、1.8V、3.3V、5.0V等高精度电压,并持续提供高达4A输出电流。

        该电路作为负载点电源,是整机系统的重要组成部分,也是整机可靠、稳定工作的关键,因此要求电源具有高可靠、长寿命的特性。

◆ 核心PWM控制器自主研发,国内流片

◆ 采用SMT工艺,塑封封装

◆ 工作温度(Tc):-55℃~+125℃

◆ 占用面积<1cm2

◆ 输入电压范围:4.0V~14V

◆ 有外部偏置输入电压最低可2.375V

◆ 输出电流:4A直流,5A峰值输出电流

◆ 输出纹波电压:10mVP-P

◆ 输出电压精度:±2%

◆ 电流模式控制、快速瞬态响应

◆ 可选断续工作模式

◆ 输出电压跟踪功能

◆ PGOOD指示功能

◆ 过热保护功能

◆ 输出过流保护和输入欠压保护
