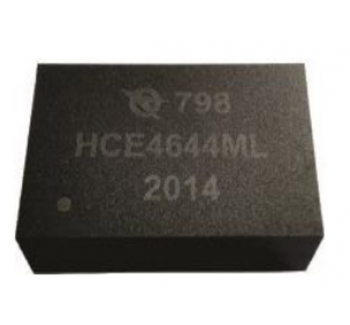

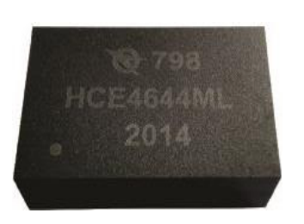

HCE4644ML/MB型四路4A输出、宽电压输入DC/DC变换器

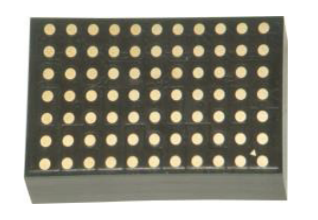

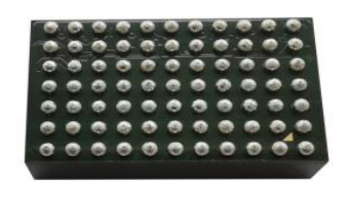

HCE4644ML/MB是一款完整的四通道各 4A 输出、宽电压输入DC/DC变换器,采用LGA封装和BGA封装。封装中内置了开关控制器、功率FET、电感和所有的支撑元件。

        HCE4644ML/MB是一款完整的四通道各 4A 输出、宽电压输入DC/DC变换器,采用LGA封装和BGA封装。封装中内置了开关控制器、功率FET、电感和所有的支撑元件。HCE4644ML/MB的输入电压范围为 4.0V~14V,可输出四路 0.6V~ 5.5V电压(各由单个外部电阻器来设定)。外部仅需在输入和输出外接大容量电容器 (视纹波要求而定,建议陶瓷电容和钽电容组合)。

        HCE4644ML/MB作为表贴型模块,采用再流焊方式装配于PCB板上,电路具有体积小,集成度高、重量轻的特点。

        该电路常作为负载点电源,为整机系统中的数字电路、FPGA控制电路、主板及CPU、通信、存储等提供1.0V、1.8V、3.3V、5.0V等高精度电压,并持续提供高达4A输出电流,多相并联使用时可持续提供高达8A(2相)、16A(4相)等输出电流。

        该电路作为负载点电源,是整机系统的重要组成部分,也是整机可靠、稳定工作的关键,因此要求电源具有高可靠、长寿命的特性。

◆ 核心PWM控制器自主研发,国内流片

◆ 采用SMT工艺,塑封封装

◆ 工作温度(Tc):-55℃~+125℃

◆ 输入电压范围:4.0V~14V

◆ 输出电压可调:0.6V~5.5V

◆ 输出电流:单路4A或四路并联16A

◆ 输出纹波电压:20mVP-P(典型值)

◆ 电压调整率:1.5%

◆ 最大功耗:8W

◆ 电流模式控制、快速瞬态响应

◆ 多相并联均流功能

◆ 输出电压跟踪功能

◆ 外部频率同步功能

◆ 过热保护功能

◆ 输出过流保护功能
