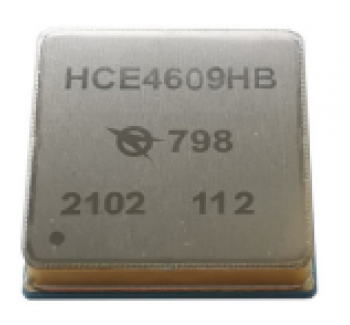

HCE4609HB型宽电压输入DC/DC变换器

        HCE4609HB 是一款高效率单路输出的降压-升压型DC/DC 变换器，采用 BGA 封装。封装中内置了开关控制器、功率 FET 和支撑元件。

输入电压范围为 4.5V~36V，输出电压为 0.8V~34V(由其外部电阻器来设定)。升压模式下，可提供 4A 的连续电流（降压模式下，可提供 10 A 的连续电流）。外部需要连接电感器、检测电阻器、大容量的输入和输出电容器等。

        HCE4609HB 作为表贴型模块，采用再流焊方式装配于 PCB 板上，电路具有体积小，集成度高、重量轻的特点。

        HCE4609HB 电路采用陶瓷基片和抗盐雾金属外壳空封全密封封装结构，密封性好；模块内部充氮气保护，有效防止了产品由于受潮、氧化、盐雾、污染所造成的失效。

        该电路常作为负载点电源，为整机系统中的数字电路、FPGA 控制电路、主板及 CPU、通信、存储等提供0.8V~34V 等高精度电压，并持续提供高达 4A（降压模式下为 10A）输出电流。是整机系统的重要组成部分，也是整机可靠、稳定工作的关键，因此要求电源具有高可靠、长寿命的特性。
