HCE51200H器件是一款灌电流和拉电流双倍数据速率(DDR)终端稳压器,专用于低输入电压、低噪声系统。
HCE51200H能够保持快速瞬态响应,最低仅需20μF输出电容。HCE51200H支持远端采样功能并且可满足DDR、DDR2、DDR3、低功耗DDR3和DDR4总线的所有电源要求。
HCE51200H还提供一个PGOOD信号监测输出功能,提供一个EN信号在S3(挂起至RAM)期间针对DDR进行VTT放电。

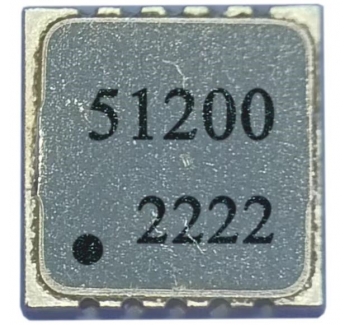

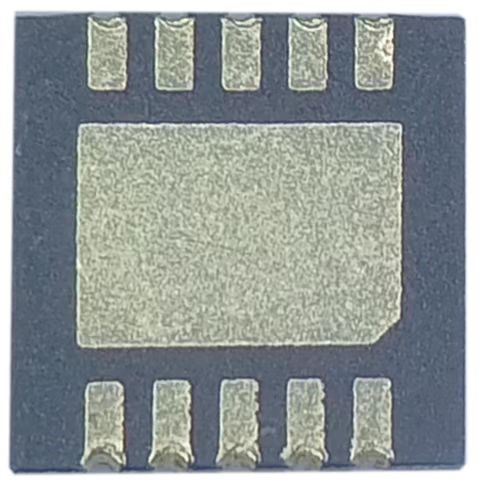

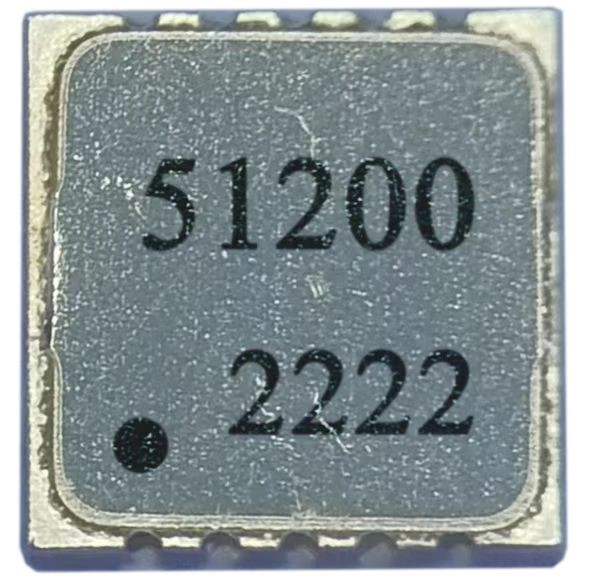

该产品采用高效散热焊盘10引脚CDFN10封装。
◆ 金属、陶瓷全密封封装
◆ 总规范:GJB597B-2012
◆ 详细规范:Q/RB 21932-2022
◆ 输入电压:VIN=2.375V~3.5V;VLDOIN=1.1V~3.5V
◆ 具有压降补偿功能的灌电流和拉电流
◆ 具有监视输出稳压的PGOOD功能
◆ 所需最小输出电容为20μF
◆ REFIN能直接或通过电阻分压器进行输入跟踪
◆ 远端感测(VOSNS)
◆ ±10mA 缓冲基准(REFOUT)
◆ 内置软启动、欠压锁定、和过流保护
◆ 支持DDR~DDR3、低功耗DDR3和DDR4VTT应用
◆ 工作温度(TC):-55℃~+125℃
