HCE9011M/H是一款8通道,同时采样14位A/D转换芯片,专为高频、宽动态范围信号进行数字化处理而设计。AC性能包括74dB SNR和83dB无杂散动态范围(SFDR)。低功耗设计减少了高频应用产生的热量。集成的旁路电容和流入式引脚减少了整体空间需求。
DC规格包括了整个温度范围的±1LSB INL(典型值),±0.3LSB DNL(典型值) 和无失码。转换噪声很低,仅有1.2LSBRMS。数字输出为串行 LVDS,旨在最大限度地减少数据线的数目。每个通道一次输出两路 (“双线道”模式 )。在较低采样速率条件下提供了每通道输出一路的选项(“单线道”模式)。
◆ 8通道同时采样ADC
◆ 74dB SNR
◆ 83dB SFDR
◆ 低功耗:210mW(每通道)
◆ 单1.8V电源
◆ 串行LVDS输出:每个通道1路或2路
◆ 可输入范围:1VP-P~2VP-P
◆ 800MHz满功率带宽S/H(采样及保持)
◆ 关机和休眠模式
◆ 用于配置的串行SPI端口
◆ 内部旁路电容,没有外部组件

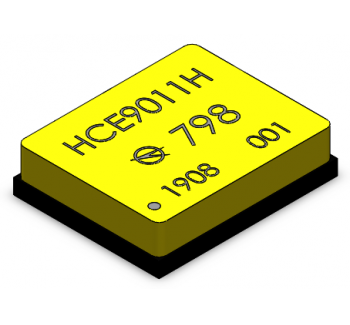

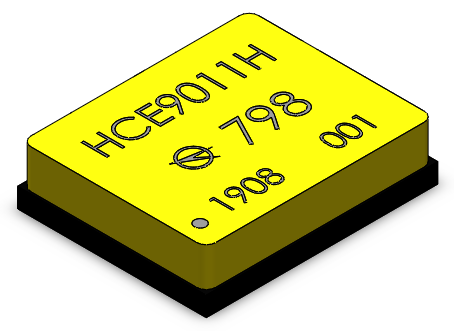

◆ 140引脚(12.5mm ×9.3mm)BGA陶瓷封装
◆ HCE9011H详细规范:SC-Q/RB 50539-2022
