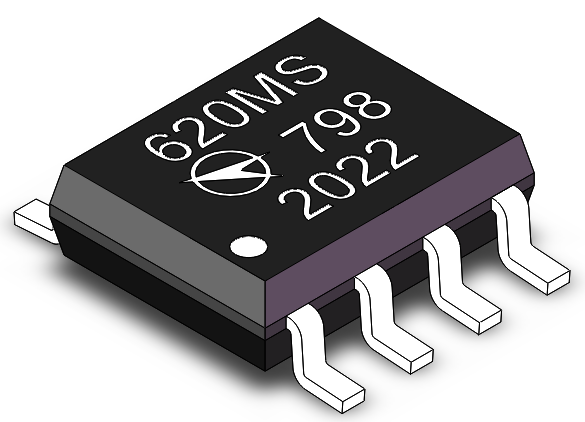

HCE620H/M是一款高精度仪表放大器,仅需要一个外接电阻来设置增益,增益范围为1至10000。
HCE620H/M具备精密的直流特性和快速的交流特性。其输入失调电压低于125 μV,其漂移典型值为0.1 μV/°C,输入偏置电流在2nA以内,从而可以极大的简化系统校准成本。它在1kHz处的噪声为6.6nV/√Hz,在低频0.1至10Hz的噪声为0.2μVp-p,使其非常适合精密电路的第一级放大。HCE620H/M的带宽在增益为10时为400kHz、压摆率为1.2V/μs及0.01%建立时间13μs使其可以用于精密多通道切换的数据采集系统。它最高供电电压达到±18 V,最低可以到±2.3V。HCE620H/M与AD620系列,INA128系列产品,LT1167,LT6370等管脚完全兼容。
◆ 一个外接电阻设置增益(增益范围1至10000)
◆ 供电电压:±2.3V至±18V
◆ 供电电流:1.3mA(Max)
◆ 优秀的直流性能
–高输入阻抗
–低失调电压:125μV (MAX)
–输入失调漂移:0.6μV/℃(MAX)
–输入偏置电流:2nA(MAX)
–共模抑制比:90dB(最小值, G=10)
◆ 低噪声
–输入电压噪声密度:6.6nV/ Hz(1kHz)
–0.2μV 峰峰值噪声(0.1Hz至10Hz)
◆ 优秀的交流特性
–带宽:100kHz(G = 100)
–0.01%建立时间:15μs
◆ HCE620MS详细规范: Q/RB 21869-2022
◆ HCE620HD/HS详细规范: Q/RB 21898-2021
