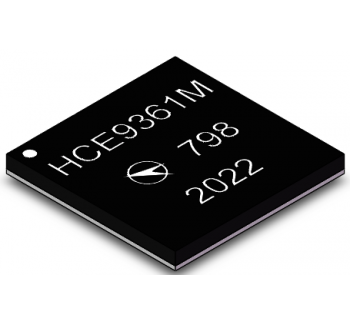

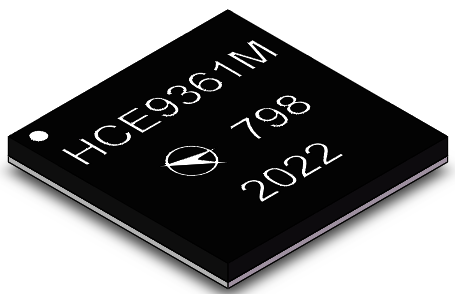

HCE9361M型 超宽带SDR收发机(兼容AD936X)

HCE9361M是一款高性能、高集成度的超宽带SDR收发机,可广泛应用于几乎所有现代化数字无线通信系统。能够支持的频率范围为30MHz到6GHz,可配置射频带宽能够支持1.4MHz到56MHz的范围

        HCE9361M是一款高性能、高集成度的超宽带SDR收发机,可广泛应用于几乎所有现代化数字无线通信系统。能够支持的频率范围为30MHz到6GHz,可配置射频带宽能够支持1.4MHz到56MHz的范围。

        该器件集成了12bit的模数转换器ADC和12bit的数模转换器DAC。内置可编程模拟滤波器,支持最小0.7MHz带宽的模拟低通滤波器以及最大28MHz带宽的模拟低通滤波器。混频器和锁相环也都集成在芯片内部,并且发射部分集成有驱动级放大器,可以输出10dBm以上单音信号。

        HCE9361M采用直接变频架构,可实现高的调制精度和超低的噪声。该芯片具有镜像抑制校准,本振泄露校准,发射功率监控,杂散抑制以及接收通道增益校准等功能。并且包含有多芯片同步功能,适用于多芯片联合使用的场景,如MIMO。HCE9361M的模拟射频供电主要采用1.3V,数字部分接口供电采用3.3V或者2.5V。芯片寄存器读写控制采用标准的四线SPI。

        HCE9361M发射通道本振可以给接收通使用,提高接收通道的扫频速度。

◆频段:30MHz~6000MHz

◆支持TDD和FDD

◆模拟滤波器宽带:1.4MHz至56MHz。

◆双通道接收器:6路差分或12路单端输入

◆出色的接收器灵敏度,噪声系数为4 dB

◆RX增益最大调节范围:102dB(52dB模拟和50dB数字)

◆— 实时监控和控制信号用于手动增益

◆— 独立的自动增益控制

◆双通道发射器:4路差分输出

◆TX功率最大调节范围:98dB(48dB模拟和50dB数字)

◆TX EVM:≤ -40 dB

◆TX噪声:≤ -157 dBm/Hz本底噪声

◆TX监控器:动态范围≥ 66 dB,精度=1 dB

◆集成小数N分频频率合成器

◆支持多器件同步(基带同步+射频本振相位同步)

◆CMOS/LVDS数字接口

◆HCE9361M详细规范:SC-Q/RB 50546-2022

应用

◆通用软件无线电系统;毫微微蜂窝/微微蜂窝/微蜂窝基站

◆多功能智能终端;点对点通信系统
